Projekt

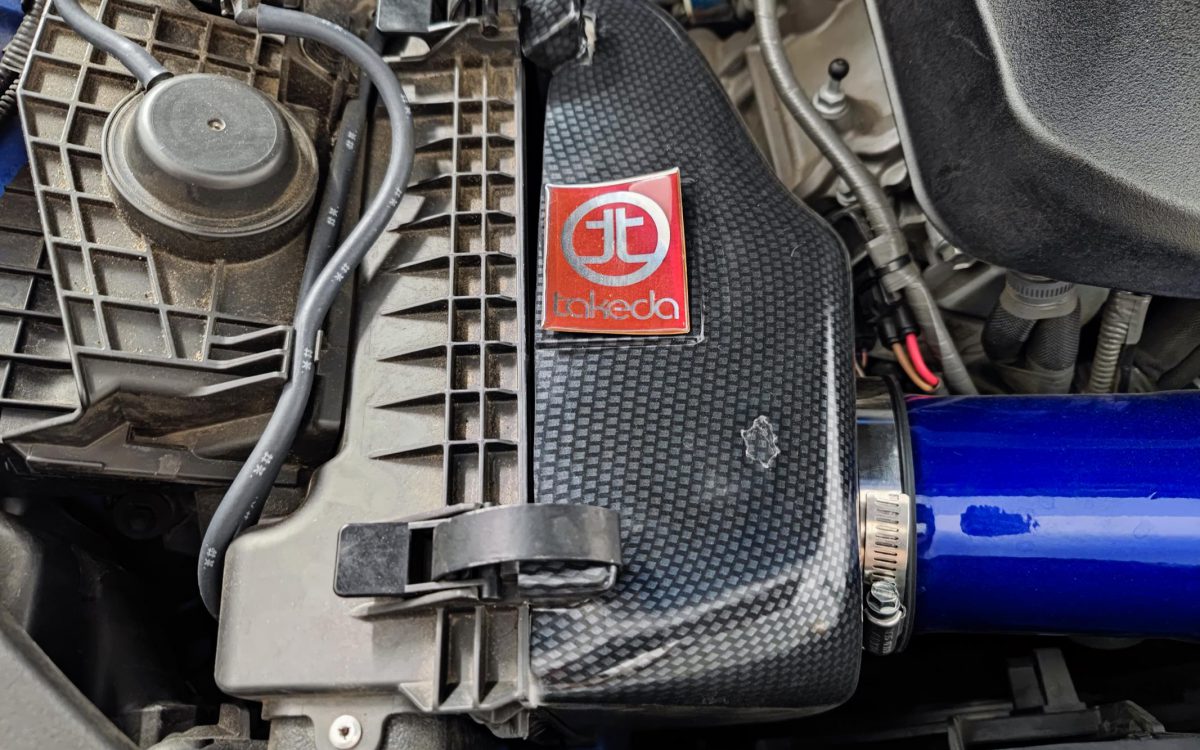

Celem projektu było wykonanie zamiennika zniszczonego akcesoryjnego airboxa do zimnego dolotu powietrza.
Sczegóły projektu
- Zaprojektowanie airboxa
- Wykonanie modelu 3d

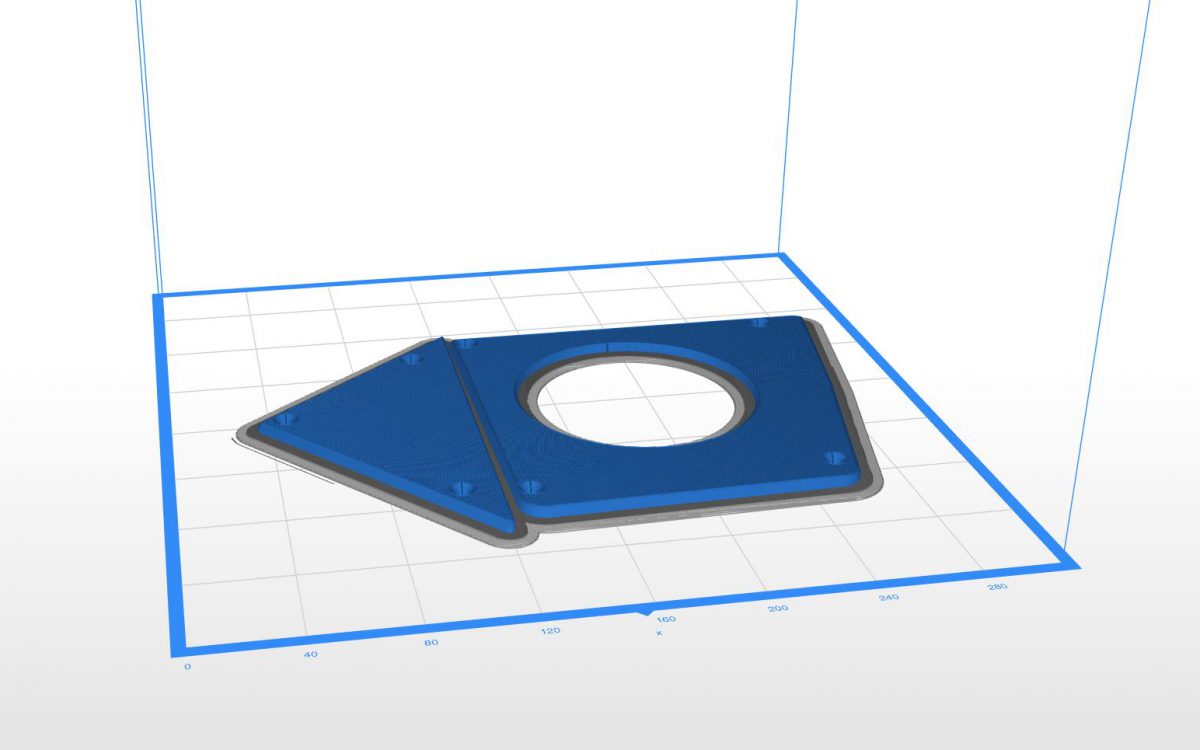

- Optymalizacja pod względem możliwości wydruku, dodanie przykręcanych zaślepek
- Wydruk elementów
- Wstawienie mosiężnych insertów pozwalających na skręcenie całości
- Montaż
Wykonanie
Po ustaleniach z klientem jako materiał wybrano ABS + w kolorze czarnym.

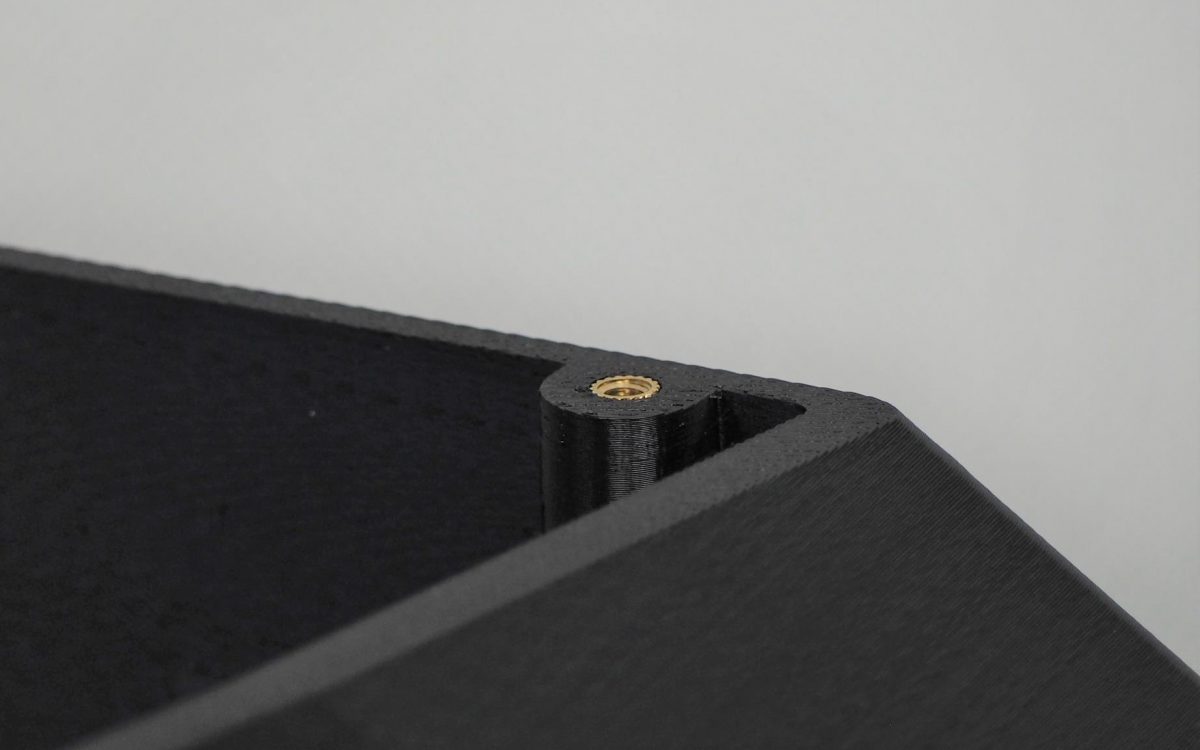

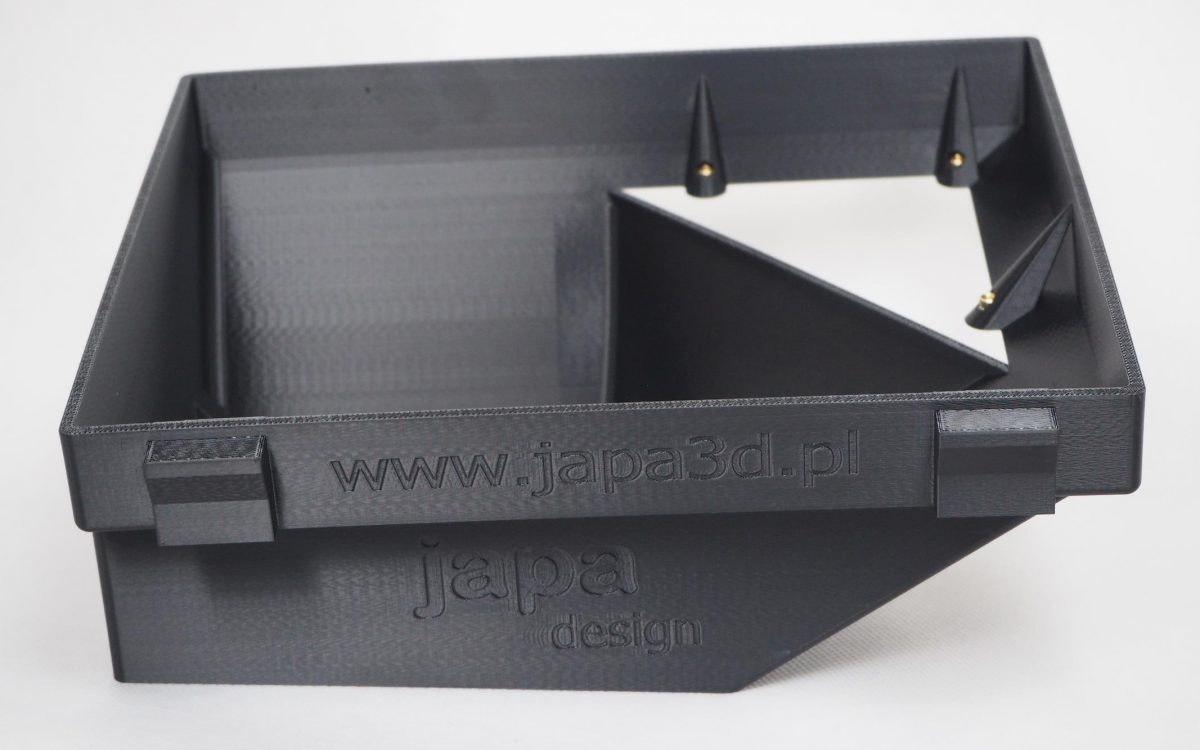

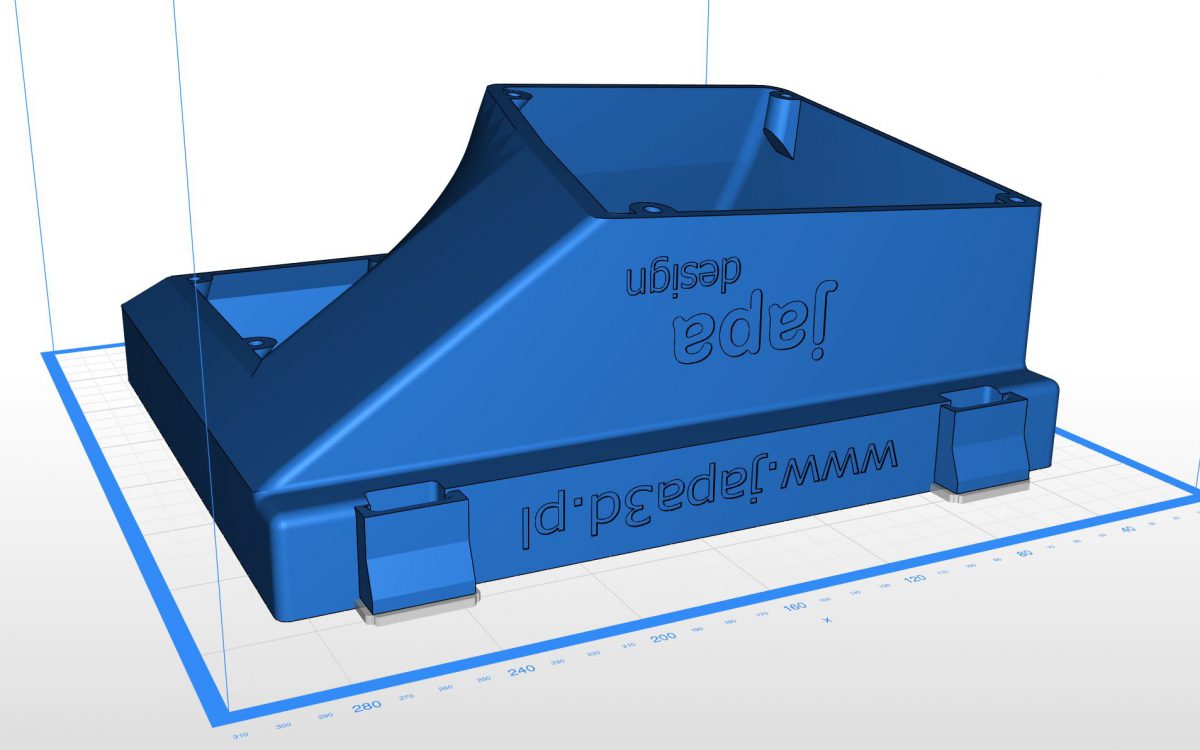

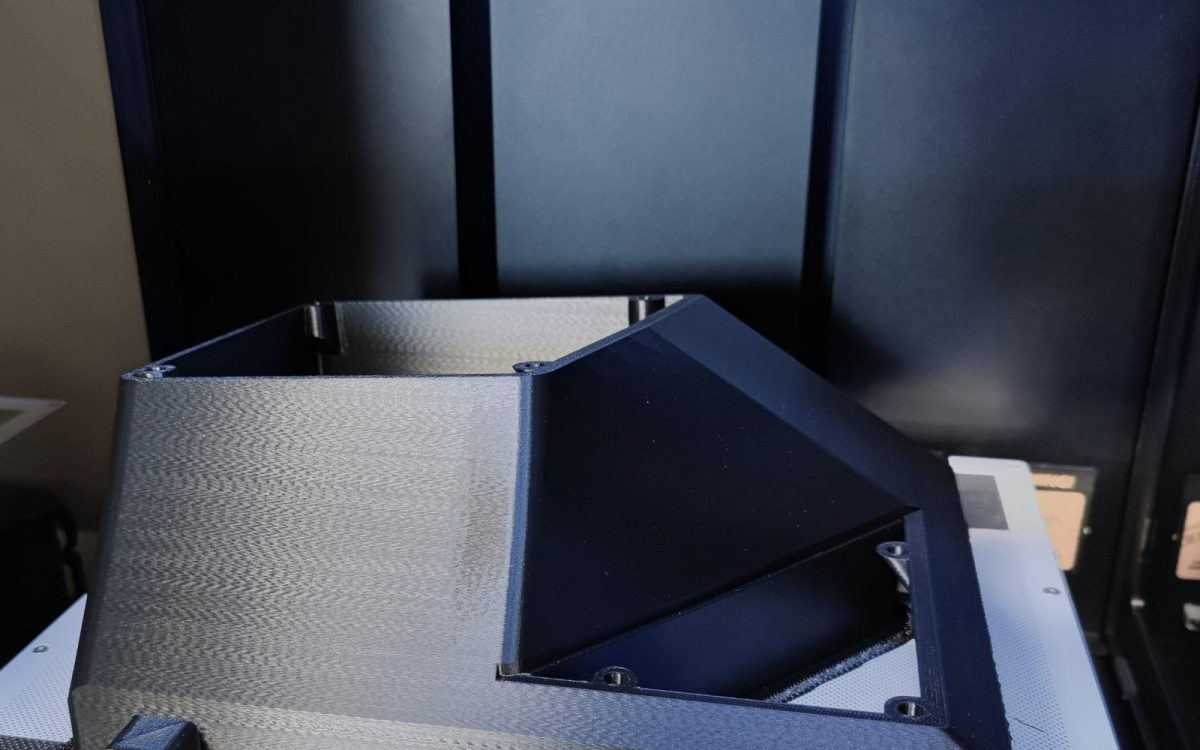

Airbox wydrukowano w drukarce z komorą zamkniętą ze względu na duży gabaryt przedmiotu (około 270x250x120i) i niebezpieczeństwo podwijania i skurczu materiału jakim jest ABS. Podzielono element na trzy części, aby zoptymalizować wydruk i ilość podpór. Dodano gniazda na mosiężne inserty z gwintem, które po wydruku zgrzano do tworzywa.

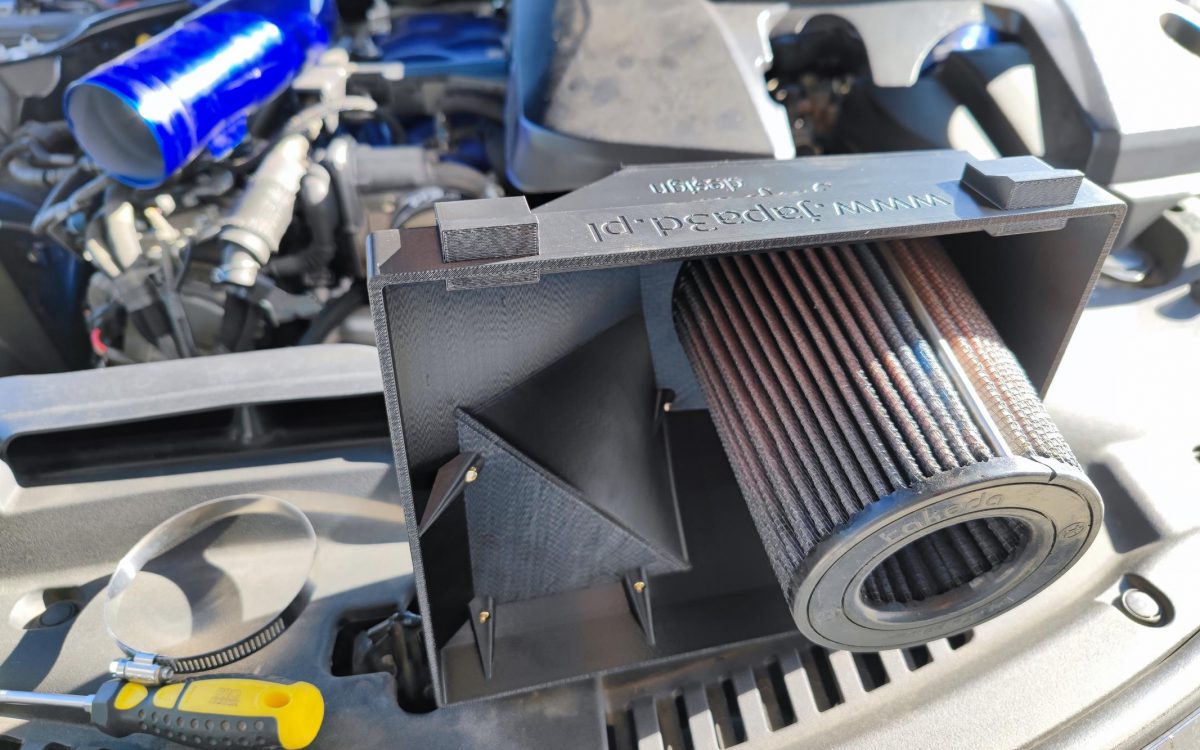

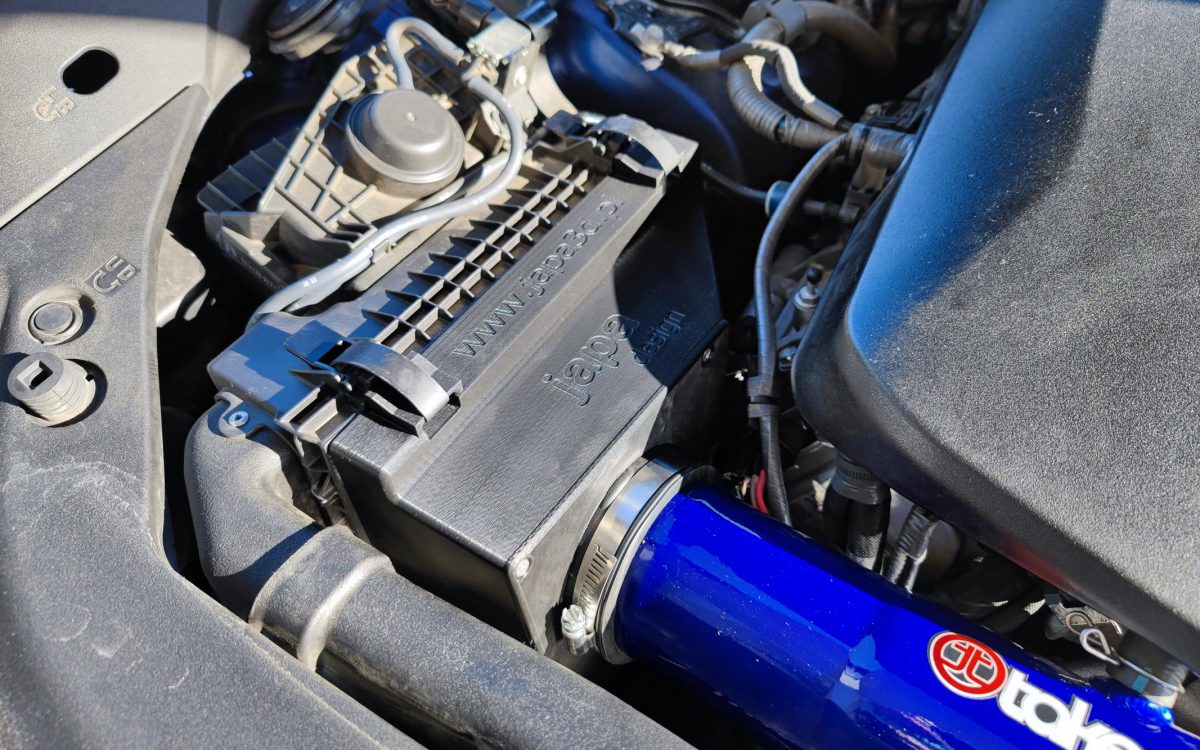

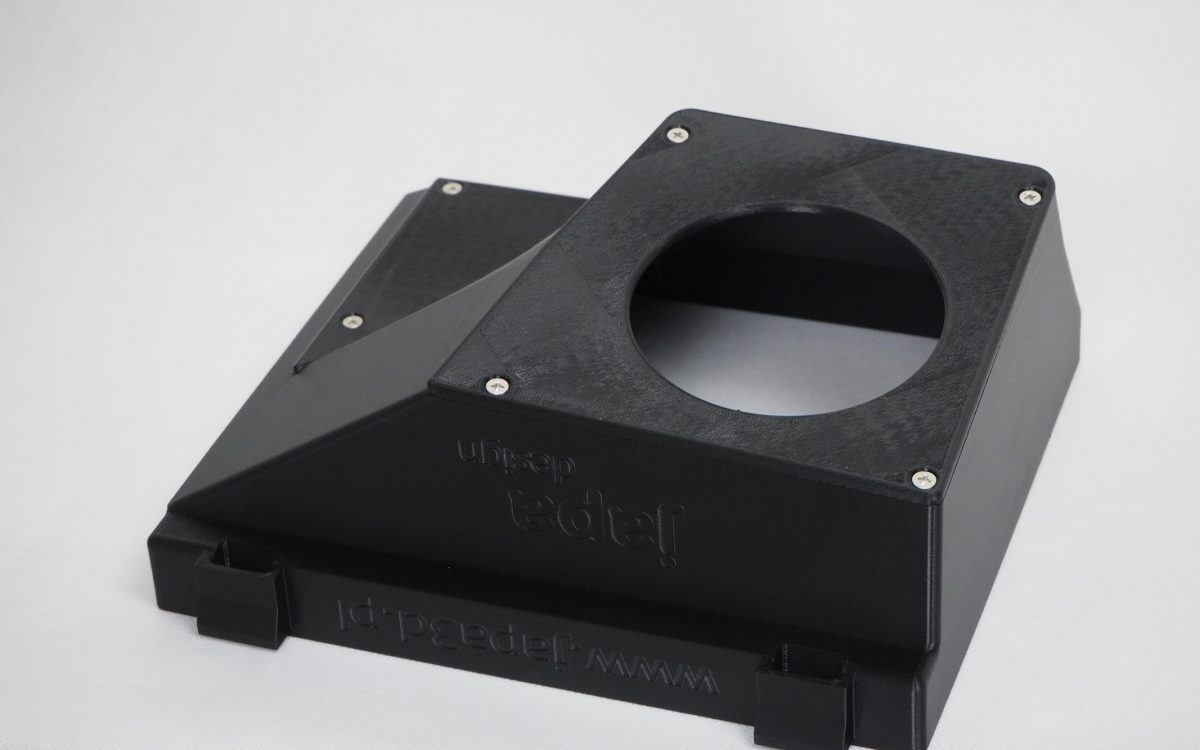

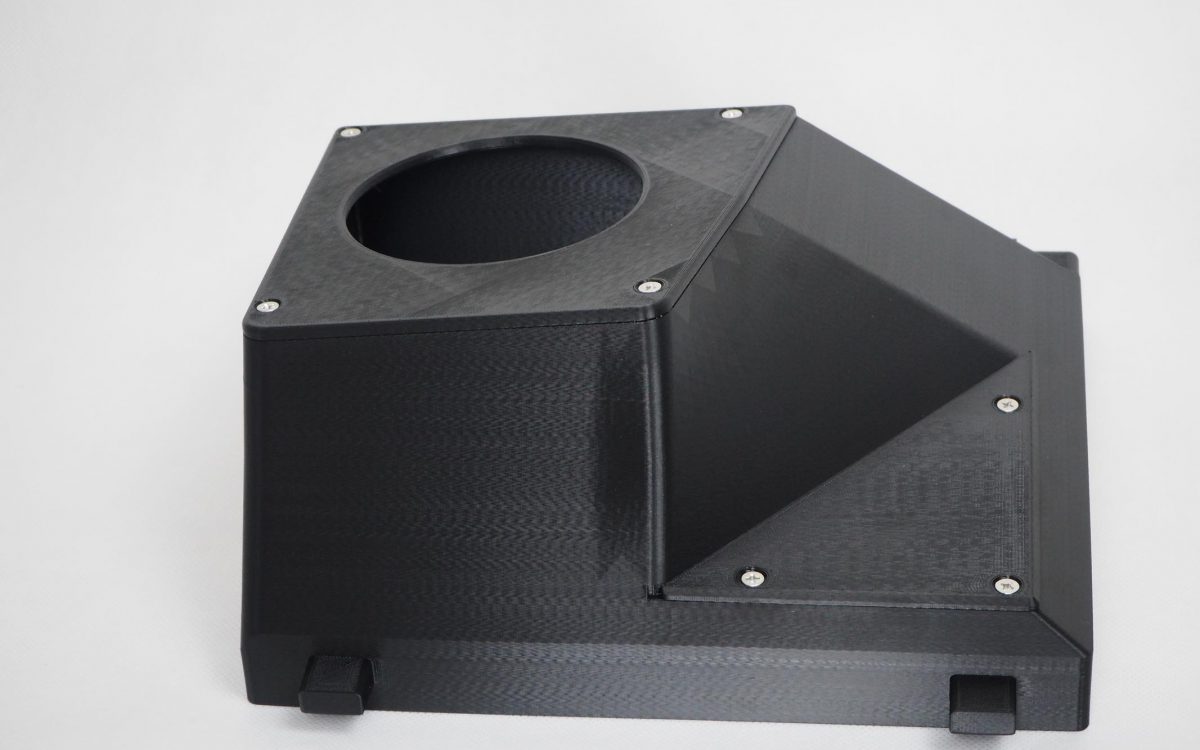

Efekty można zobaczyć poniżej.
Niestety przez umieszczenie kamery zaraz obok wlotu powietrza nie słychać pięknego ryku widlastego, ośmiocylindrowego silnika.
Airbox Lexus RCF
anonimowy
Automotive
Kraków
2021
