Projekt
Celem projektu było wykonanie projektu, modelu, wydruki prototypu oraz wydruki gotowego, zoptymalizowanego szablonu.
Sczegóły projektu
- Wykonanie modelu 3d na podstawie koncepcji i szkicu klienta,
- Optymalizacja projektu ze względu na koszt wykonania, funkcjonalność i wygląd
- Wykonanie wydruków próbnych z różnych materiałów, przy użyciu różnych parametrów druku
- Na podstawie prób ostateczna optymalizacja projektu

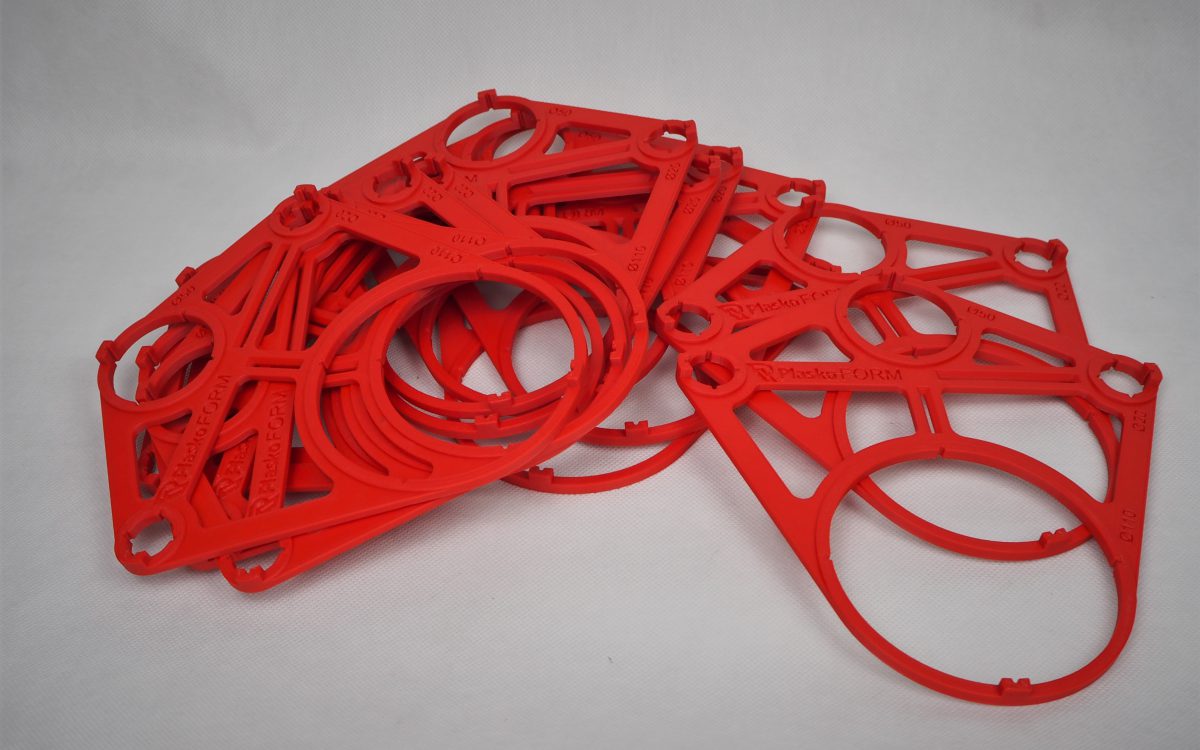

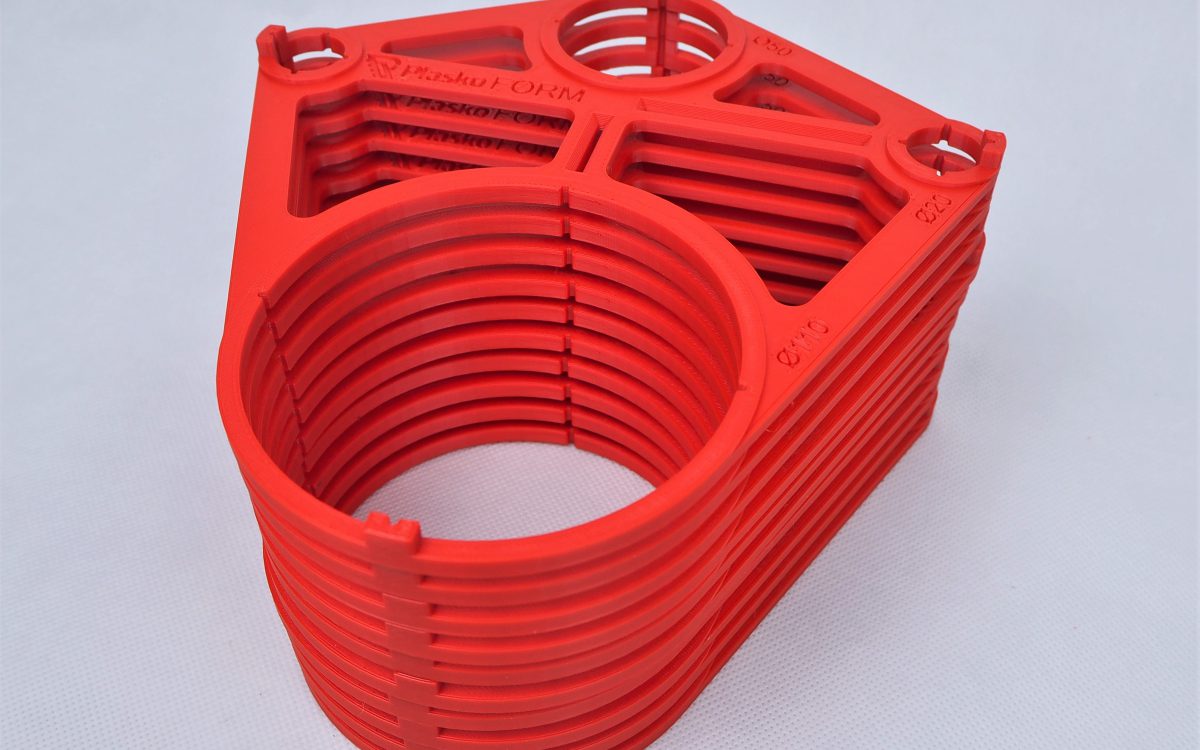

- Wydruk seryjny szablonów
Wykonanie

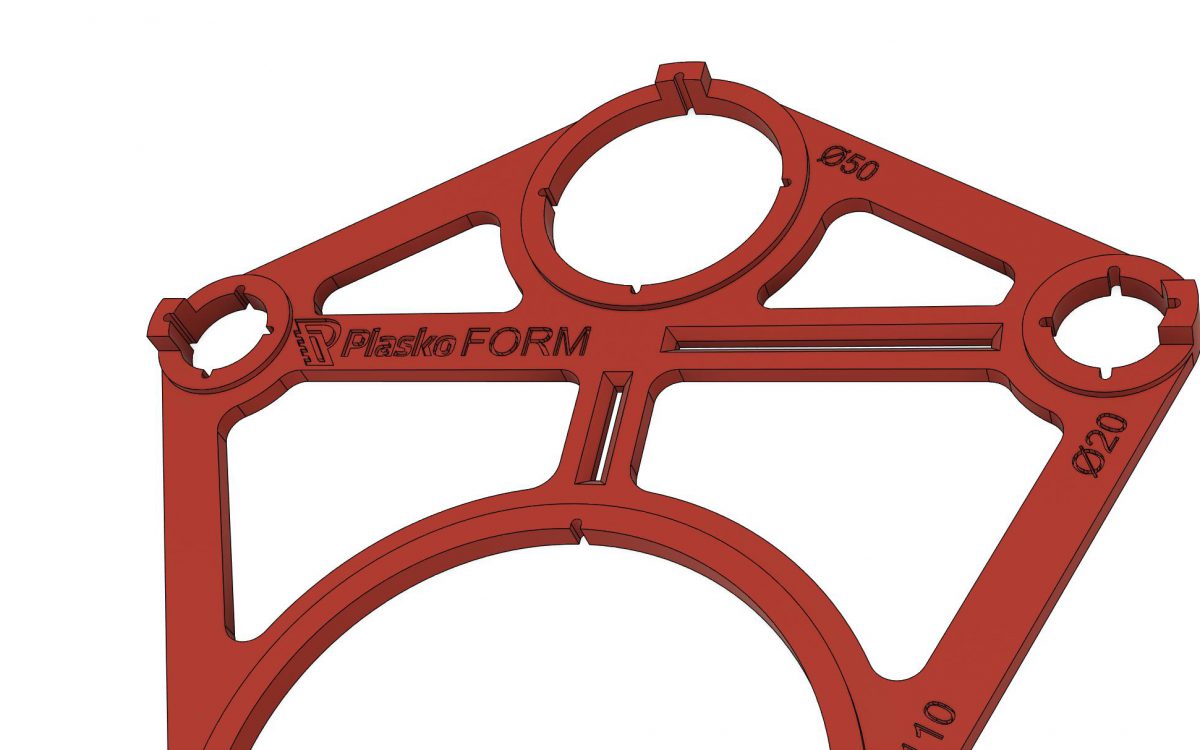

Model 3d wykonano przy bezpośredniej współpracy z klientem. Dzięki temu możliwie szybko uzyskano pożądane efekty.

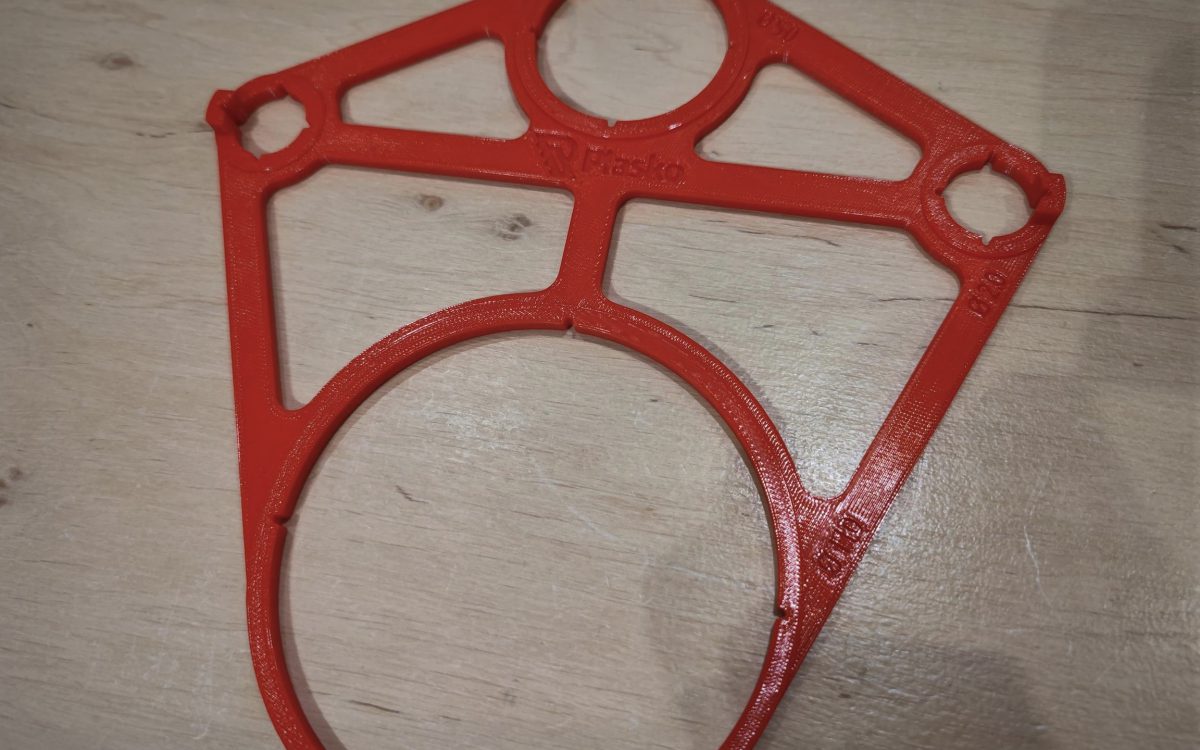

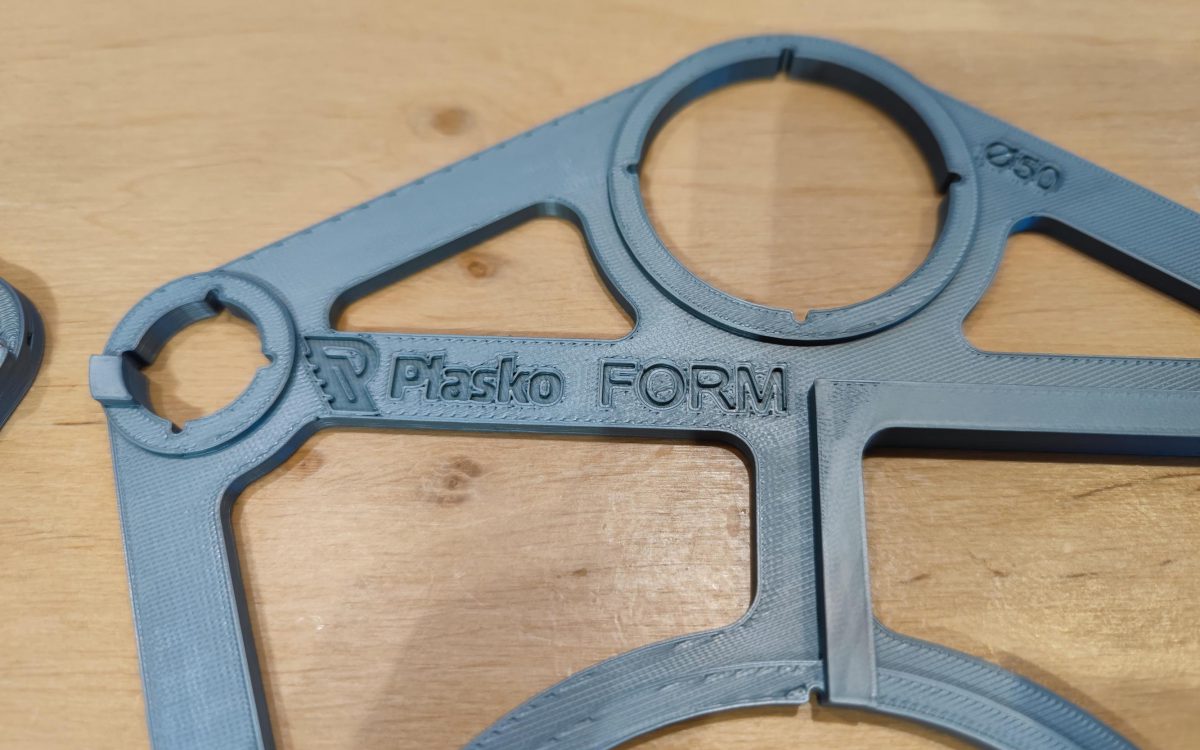

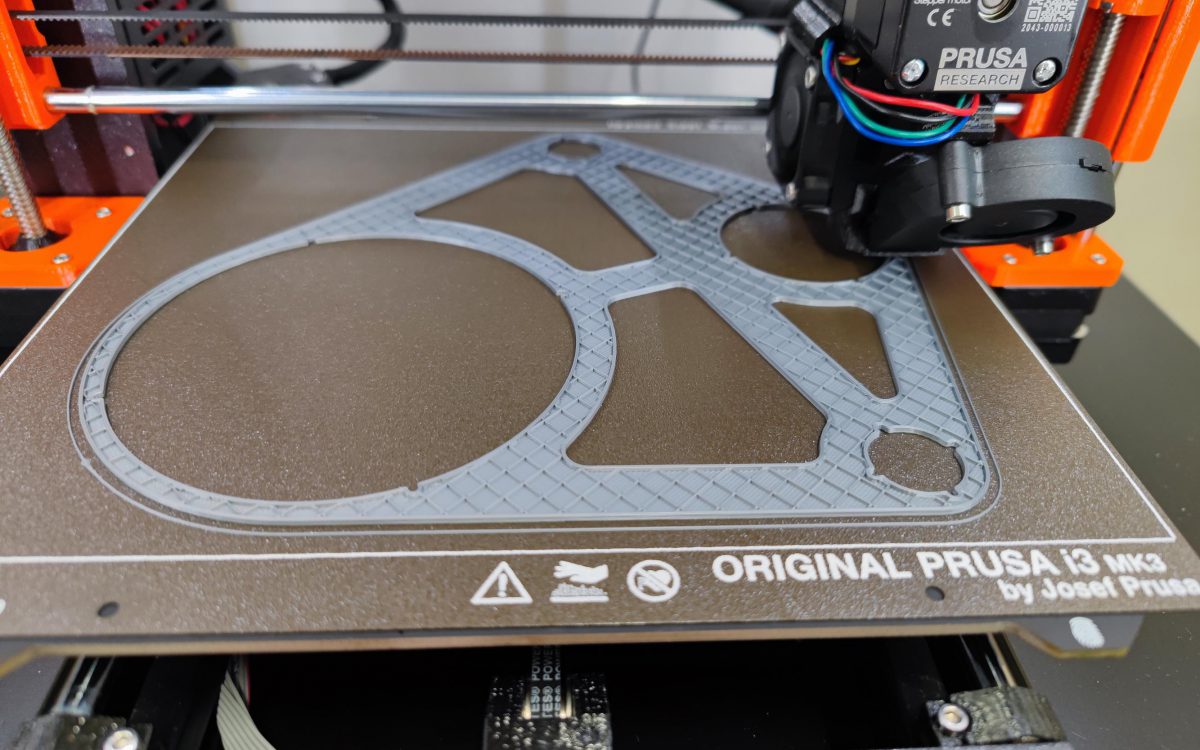

Pierwsze wydruki wykonano z PLA w kolorze szarym i czerwonym. Wydruki testowe wykonywane były dyszami 0,6 oraz 0,8 [mm] jednak efekt nie był zadowalający. Ostatecznie dobrano dyszę 0,4 i dosyć wysoką warstwę. Parametry druku optymalizowano wielokrotnie, ze względu na zachowanie niskiego kosztu produkcji, wysokiej funkcjonalności i akceptowalnego wyglądu.

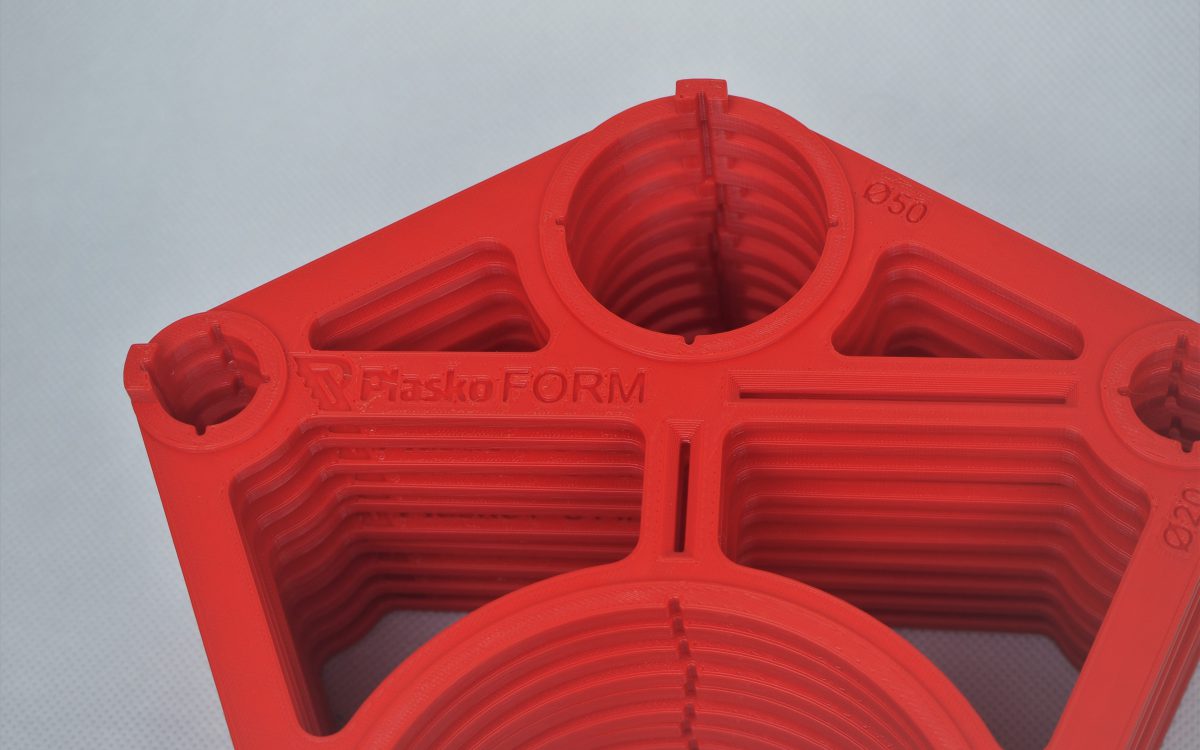

Ostatecznie materiał szablonu to PETG ze względu na dobre właściwości mechaniczne i odporność chemiczną, Dodatkowo dzięki stosunkowo niskiej temperaturze wydruku uzyskano matowy czerwony kolor.

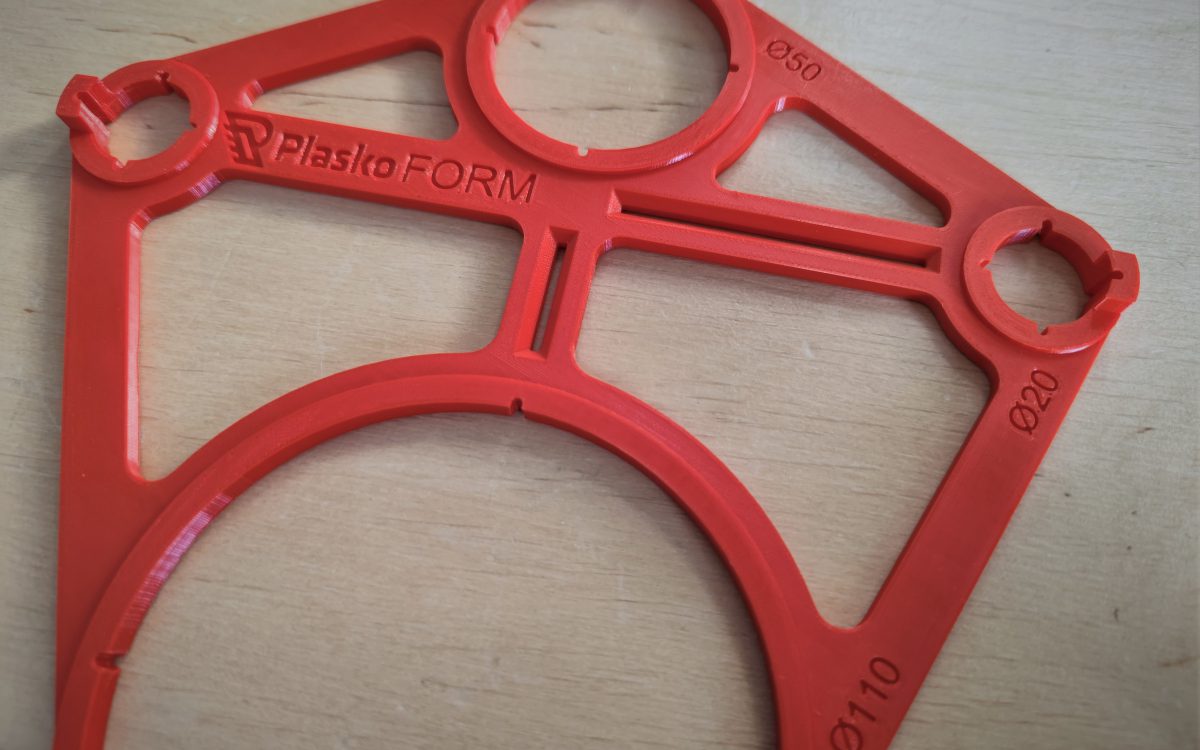

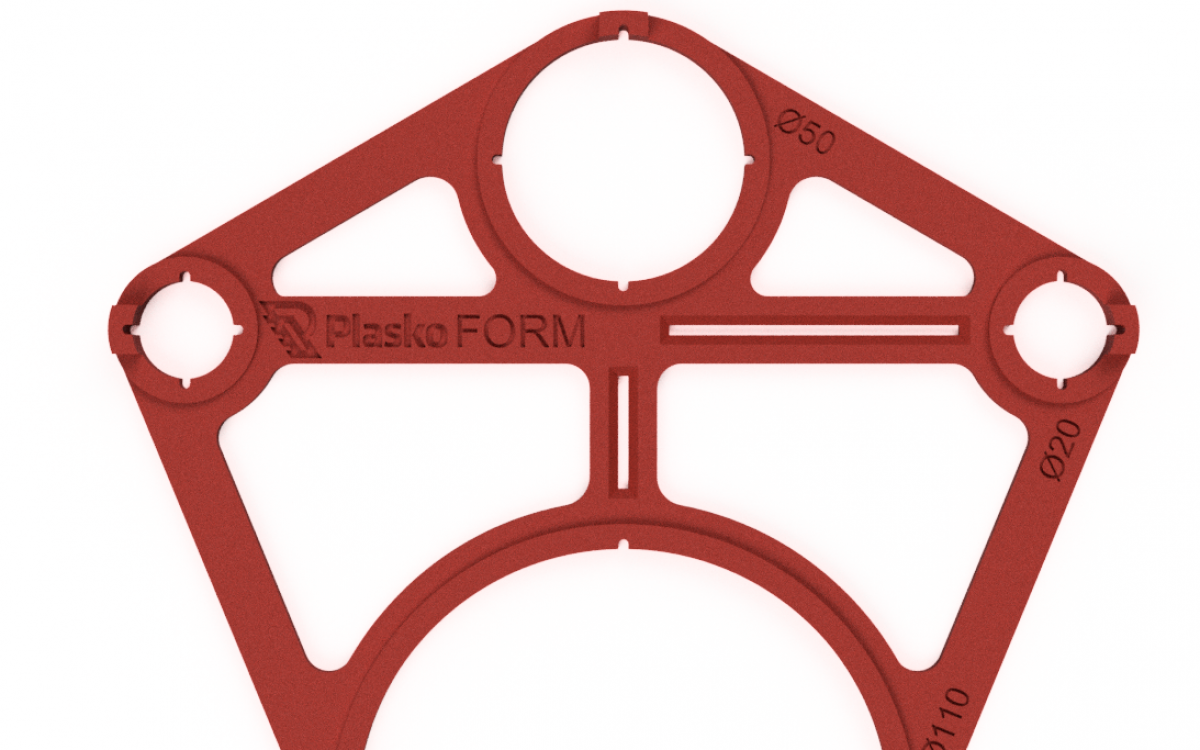

Na koniec wykonano rendery na podstawie modelu 3d do celów marketingowych, oraz model fizyczny w wysokiej rozdzielczości.
Całość procesu na kilku zdjęciach i zrzutach ekranu poniżej.
